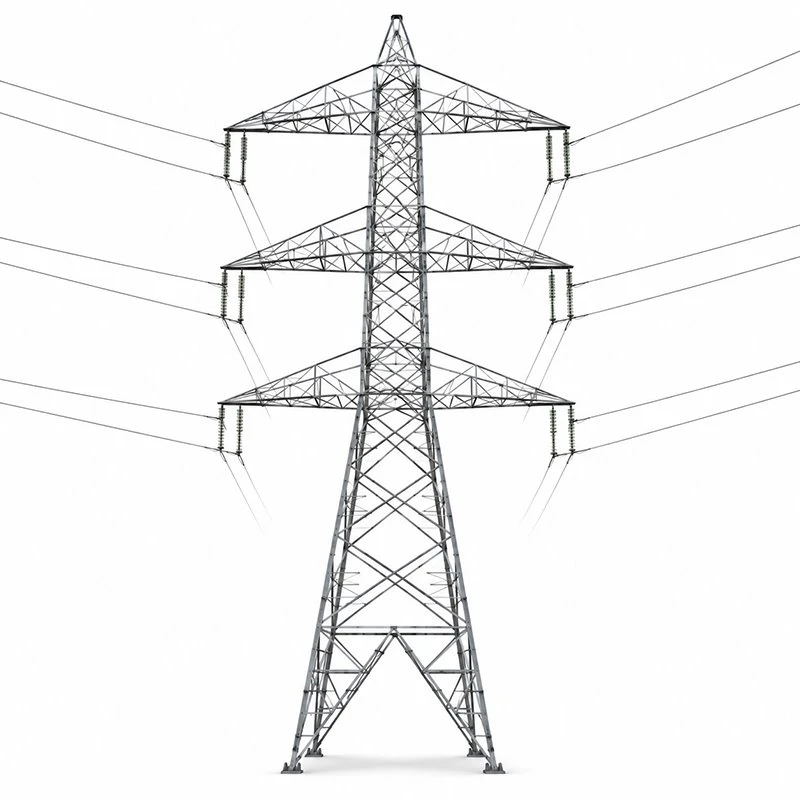

Leņķa tērauda transmisijas tornis

Leņķa tērauda pārraides tornis ir režģa tērauda konstrukcija, ko izmanto, lai atbalstītu vadītājus, zemējuma vadus un saistītos pārvades līniju piederumus. To var konstruēt kā pieskares torni, spriegošanas torni, leņķa torni, termināļa torni vai šķērsošanas torni. Atzaru torņus un transpozīcijas torņus var ražot arī atbilstoši līniju izkārtojumam.



Projekta parametrus var apspriest 0,4kV, 10kV, 35kV, 110kV, 220kV, 330kV, 500kV un 750kV līnijas apstākļiem. Aizjūras projektus var izstrādāt atbilstoši vietējam sprieguma līmenim. Uzņēmuma pašreizējā galvenā ražošanas joma ir vērsta uz pārvades torņiem ar spriegumu 500 kV un zemāk, savukārt galīgais sprieguma līmenis, torņa tips un kvalifikācijas prasības tiek apstiprinātas projekta izskatīšanas laikā.

Ir pieejamas vienas-ķēdes, dubult-ķēdes un vairāku-ķēžu struktūras. Līnijas leņķi var veidot diapazonā no 0 līdz 90 grādiem. Šķērssviru izvietojumu nosaka faktiskais līnijas virziens, vadītāja novietojums un torņa funkcija.

Parastie nominālie augstumi ir 12, 15, 18, 21, 24, 27, 30, 33 un 36 metri. Kalnu apgabalos vai vietās ar atšķirīgu pamatu augstumu var izmantot nevienlīdzīgus{10}}kāju dizainus. Kopējais augstums, pamatnes platums un šķērssviras garums tiek apstiprināts saskaņā ar pārraides koridoru un pamatu nosacījumiem.

Tipiski horizontālie laidumi ir 250–500 metri, savukārt vertikālie laidumi ir 300–600 metri. Izvēloties torni, jāņem vērā arī vadītāja veids, zemējuma vada konfigurācija, vēja ātrums, ledus biezums un seismiskie apstākļi. Sprieguma līmenis vien nav pietiekams, lai izvēlētos galīgo torņa dizainu.

Galvenais tērauds var būt Q235B, Q355B vai Q345B. Q420B var atlasīt lielākas-slodzes projektiem, kā arī var izmantot projekta-norādītos materiālus. Sastāvdaļas tiek apstrādātas ar griešanu un lāzera urbšanu vai caurumošanu rūpnīcā.

Savienojumos tiek izmantotas 6.8. klases vai 8.8. klases augstas stiprības skrūves. Vietas montāža galvenokārt tiek pabeigta ar skrūvēm, un lauka metināšana parasti nav nepieciešama. Leņķa tērauda transmisijas torni var saskaņot ar LGJ-185, 240, 300, 400 un 500 vadītājiem. GJ tērauda pavedienu vai OPGW optisko zemējuma vadu var piegādāt kā atbilstošu zemējuma vada konfigurāciju.

Tornis tiek pilnībā pārklāts ar karsto{0}} cinkošanu. Parastais cinka pārklājuma biezums nav mazāks par 85 μm. Papildu aizsardzību pret koroziju var norādīt piekrastes vai spēcīgas sāls-izsmidzināšanas vidē.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. ir kvalifikācijas sertifikāts 500kV pārvades līniju torņiem. Uzņēmumam ir arī leņķa tērauda torņa pārbaudes ziņojums, produktu pārbaudes sertifikāti un kvalificēts fiziskās un ķīmiskās pārbaudes personāls.



• Gada ražošanas jauda dažāda veida spēka torņiem ir 20 000 tonnu. Ražošanas laikā darbinieki veic procesa paš-pārbaudi, savukārt kvalitatīvs personāls pārbauda pusfabrikātus un iepakotas preces, ņemot paraugus. Trešās puses pārbaude{6}}tiek pieņemta.

• Minimālais pasūtījuma daudzums ir 1 tonna. Par ražošanas progresu var ziņot, izmantojot fotoattēlus vai videoklipus. Piegādes laiks tiek novērtēts atkarībā no torņa veida, pasūtījuma daudzuma un rūpnīcas grafika. Pabeigtajiem produktiem tiek nodrošināta divu-gadu garantija.
