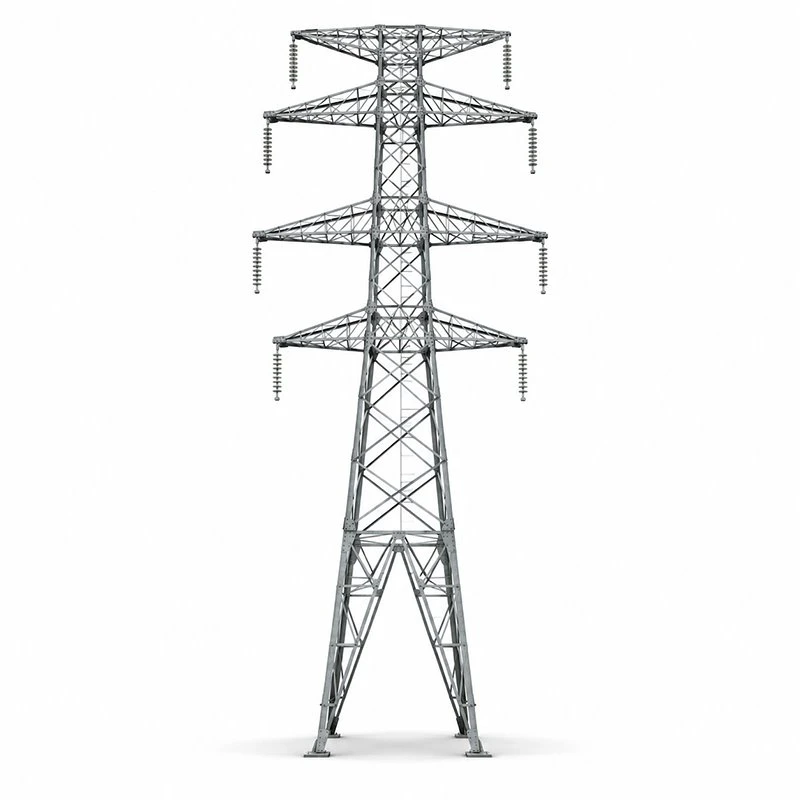

Divkāršās ķēdes leņķa tērauda tornis

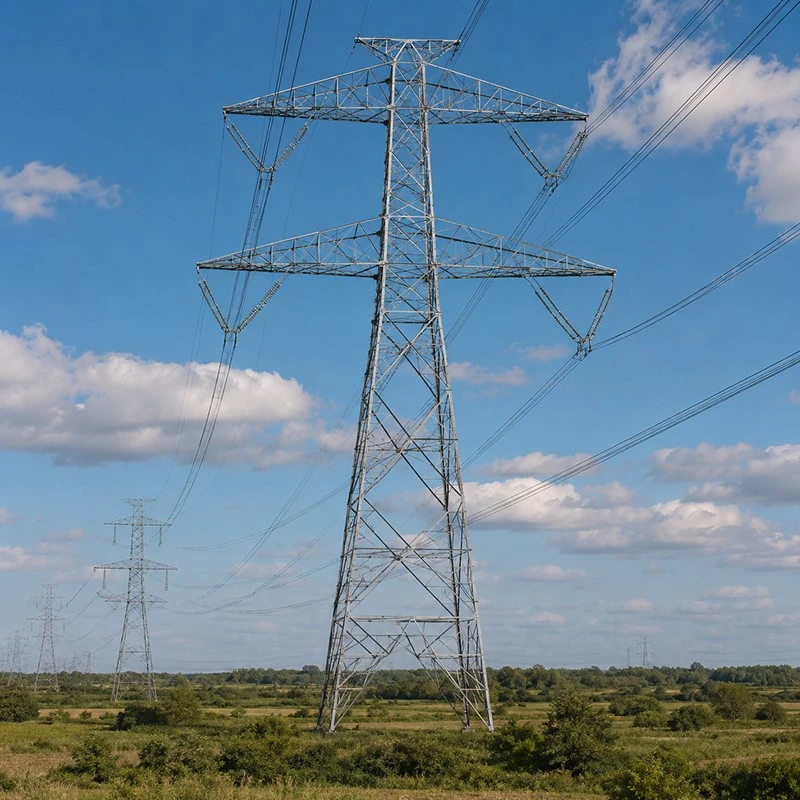

Divkāršās ķēdes leņķa tērauda tornis ir paredzēts divu transmisijas ķēžu pārnešanai uz viena torņa korpusa. Tā projektēšanai nepieciešama koordinēta vadītāju izvietojuma plānošana, šķērsstieņa garums, izolācijas pozīcijas un vēja un ledus slodžu kopējā ietekme.

Torni var konfigurēt pieskares, spriegojuma, leņķa, termināla vai krustojuma pozīcijām. Līnijas leņķi var veidot no 0 līdz 90 grādiem. Piemērojamais sprieguma līmenis un konstrukcijas izvietojums tiek noteikts saskaņā ar pārvades koridoru, vietējiem līnijas apstākļiem un projekta specifikācijām.

Aizjūras projektiem torni var projektēt atbilstoši vietējam sprieguma līmenim. Galīgais piegādes apjoms ir apstiprināts atbilstoši uzņēmuma ražošanas iespējām 500kV un zemākiem pārvades torņiem un projekta kvalifikācijas prasībām.

Parastie nominālie augstumi ir 12, 15, 18, 21, 24, 27, 30, 33 un 36 metri. Nevienlīdzīgas{10}}kāju konstrukcijas var izmantot kalnainam reljefam vai dažādiem pamatu augstumiem.

Kopējais augstums, pamatnes platums un šķērssviras garums tiek noteikts atbilstoši divu{0}}ķēžu izvietojumam, vadītāja drošības attālumam, līnijas laidumam un pamatu novietojumam. Tipiski horizontālie laidumi ir 250–500 metri, savukārt vertikālie laidumi ir 300–600 metri.

Torni var saskaņot ar LGJ-185, 240, 300, 400 un 500 vadītājiem. Zemējuma vadu sistēmai var izmantot GJ tērauda pavedienu vai OPGW optisko zemējuma vadu. Tā kā dubultās ķēdes leņķa tērauda tornī ir vairāk vadītāju piestiprināšanas punktu un komponentu veidu, pircējiem pirms ražošanas ir jānorāda torņa funkcija, ķēdes izvietojums, vadītāja specifikācija, zemējuma vada specifikācija un torņa grafiks.

Galvenās tērauda iespējas ir Q235B, Q355B un Q345B. Q420B var izvēlēties lielas-slodzes konstrukcijām. Pēc tehniskā apstiprinājuma var izmantot arī projekta valstij nepieciešamos materiālus.

Rūpnīca pabeidz leņķa tērauda griešanu, lāzera urbšanu vai caurumošanu. Sastāvdaļas ir savienotas ar 6.8. vai 8.8. klases augstas stiprības skrūvēm. Vietnes uzstādīšana parasti tiek pabeigta, pieskrūvējot, nevis metinot.

Tornis ir pilnībā karsti{0}}cinkots ar parastu cinka pārklājuma biezumu, kas ir vismaz 85 μm. Papildu aizsardzību pret koroziju var norādīt piekrastes, stipra-vēja vai sāls-izsmidzināšanas vidē. Projektēšanas nosacījumi var ietvert arī pamata vēja ātrumu 23,5 m/s, 27 m/s vai 31 m/s, ledus biezumu 5–50 mm un seismiskos apstākļus 6–8 grādus.

• Dubultās{0}}ķēdes projektos bieži ir iekļautas daudzas torņu pozīcijas, komponentu numuri un iepakojuma grupas. Uzņēmuma tehniskās, materiālu, ražošanas un kvalitātes komandas saskaņo torņu grafikus, komponentu identifikāciju un piegādes partijas visā pasūtījuma laikā.

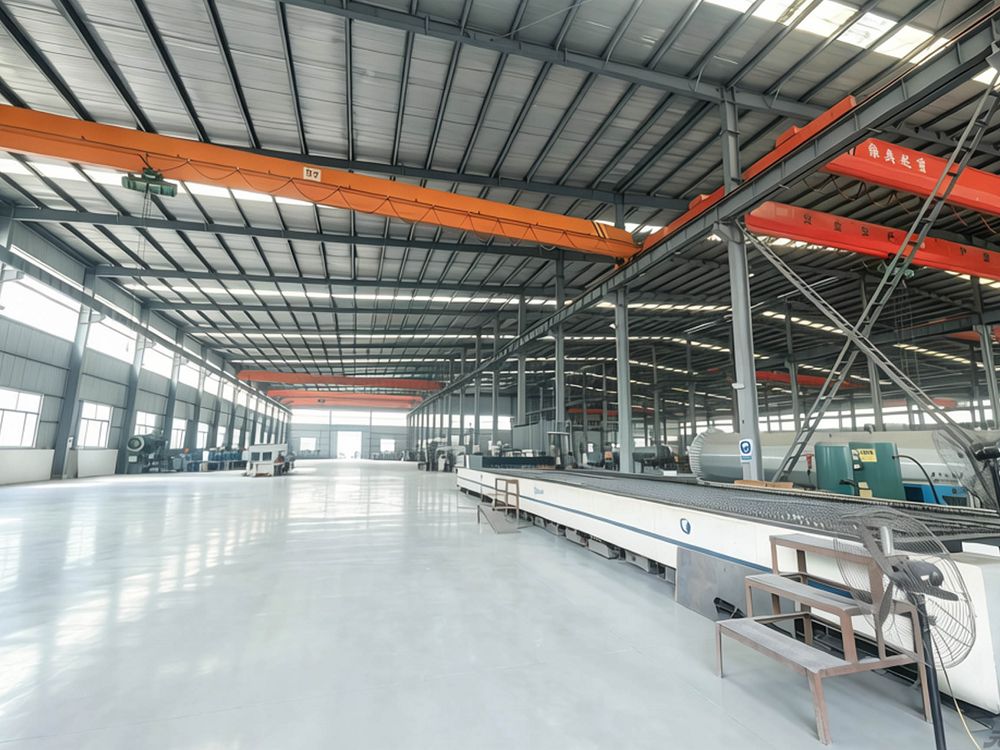

• Rūpnīcas kopējā ikmēneša ražošanas jauda ir 2500 tonnas un ikgadējā elektroenerģijas torņa ražošanas jauda ir 20 000 tonnu. Piegādes laiks tiek izvērtēts pirms līguma noslēgšanas atbilstoši pasūtījuma daudzumam un esošajai rūpnīcas jaudai. Atkārtotiem pasūtījumiem parasti var izmantot iepriekš apstiprinātus rasējumus un ražošanas datus, lai atbalstītu ātrāku plānošanu.

• Minimālais pasūtījuma daudzums ir 1 tonna. Vienā pirkuma pasūtījumā var apvienot dažādus torņu tipus vai modeļus. Priekšroka tiek dota EXW un FOB noteikumiem, un tiek atbalstīti USD norēķini. Eksporta iepakojums ir pastiprināts, lai samazinātu jauktu saišķu un iztrūkstošu sastāvdaļu risku transportēšanas laikā.
